艾森达氮化硅基板近况
发布时间：
2023-10-16
为满足客户需求，艾森达已经开始实施氮化硅陶瓷基板扩产方案，继续采购国际知名制程设备用以保证产品质量和稳定性，同时提高生产自动化能力以及各种可靠性测试能力，形成氮化硅10万片的自动化的生产线，预计2024年上半年达成，为下游客户的快速发展提供稳定的核心原材料。
氮化硅基板具有优异的高热导率、低热膨胀系数和高抗热震性，力学性能优异，其抗弯强度和断裂韧性是氮化铝和氧化铝的2倍以上，成为大功率第三代半导体的关键材料之一，随着5G时代不断发展，航天航空、轨道交通、电动汽车、光伏逆变、智能电网等多种场景都需要氮化硅陶瓷基板的应用。氮化硅基板也是世界级的战略材料，是目前世界上兼具高导热性、高可靠性的综合性能最好的陶瓷基板材料，因其综合性能高，研发难度大，尤其是即烧型氮化硅基板难度更大，美、日也在对其进行封锁，国内部分研究机构和陶瓷企业进行了比较大的研发投入，艾森达作为氮化铝陶瓷基板的领先企业，也是国内首家氮化铝即烧型基板的量产化企业，艾森达团队于2020年开始进行氮化硅基板的潜心研发，目前已突破即烧型氮化硅基板的流延、排胶、烧结、后处理等技术工艺瓶颈，实现氮化硅基板的量产化，形成了不同粉体和性能的系列氮化硅产品。

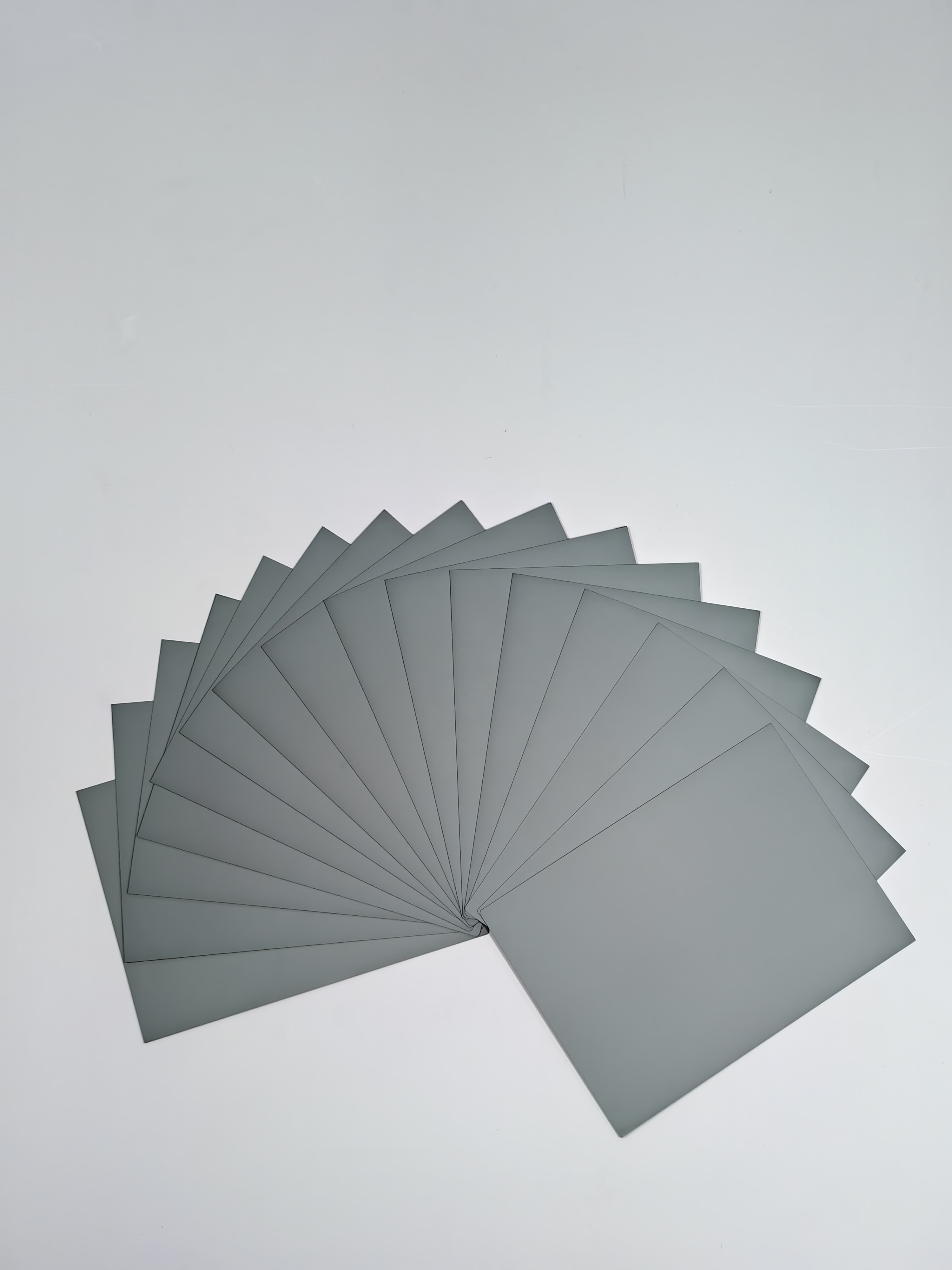

艾森达使用国际先进的生产设备，自主研发高品质氮化硅陶瓷基板，适用于功率半导体AMB陶瓷覆铜板，已通过多家国内外客户认证，艾森达氮化硅陶瓷基板热导率达到80-90W/m·k，抗弯强度＞700MPa，并且可同时用于AMB焊片和焊料两种工艺，剥离强度＞100N/cm，高低温循环冲击5000次无孔洞，满足下游企业对基板性能的需求。
（上图为艾森达氮化硅远销海外市场的原产地证明）
目前艾森达138*190*0.32规格的氮化硅陶瓷基板月产能在4-5万片左右。为满足客户需求，艾森达已经开始实施氮化硅陶瓷基板扩产方案，继续采购国际知名制程设备用以保证产品质量和稳定性，同时提高生产自动化能力以及各种可靠性测试能力，形成氮化硅10万片的自动化的生产线，预计2024年上半年达成，为下游客户的快速发展提供稳定的核心原材料。
一、即烧型氮化硅基板特性参数
|
项目 |
单位 |
ASD-1 |
ASD-2 |
ASD-3 |
|
热导率 |
W/m・K |
85-90 |
80-85 |
65-75 |
|
表面粗糙度 |
μm |
＜0.6 |
＜0.6 |
＜0.6 |
|
翘曲度 |
in |
＜5‰ |
＜3‰ |
＜3‰ |
|
表观密度 |
g/cm3 |
＞3.20 |
＞3.20 |
＞3.20 |
|
抗弯强度 |
MPa |
700-800 |
700-800 |
700-800 |
|
体电阻率 |
Ω･cm |
＞1014 |
＞1014 |
＞1014 |
|
热膨胀系数RT-400℃ |
10-6/K |
2.72 |
2.72 |
2.68 |
|
断裂韧性 |
MPa・m1/2 |
＞6.5 |
＞6.5 |
＞6.5 |
|
维氏硬度 |
GPa |
＞15 |
＞15 |
＞15 |
|
介电常数1MHz |
- |
9 |
9 |
9 |
|
击穿电压 |
KV/mm |
＞20 |
＞20 |
＞20 |

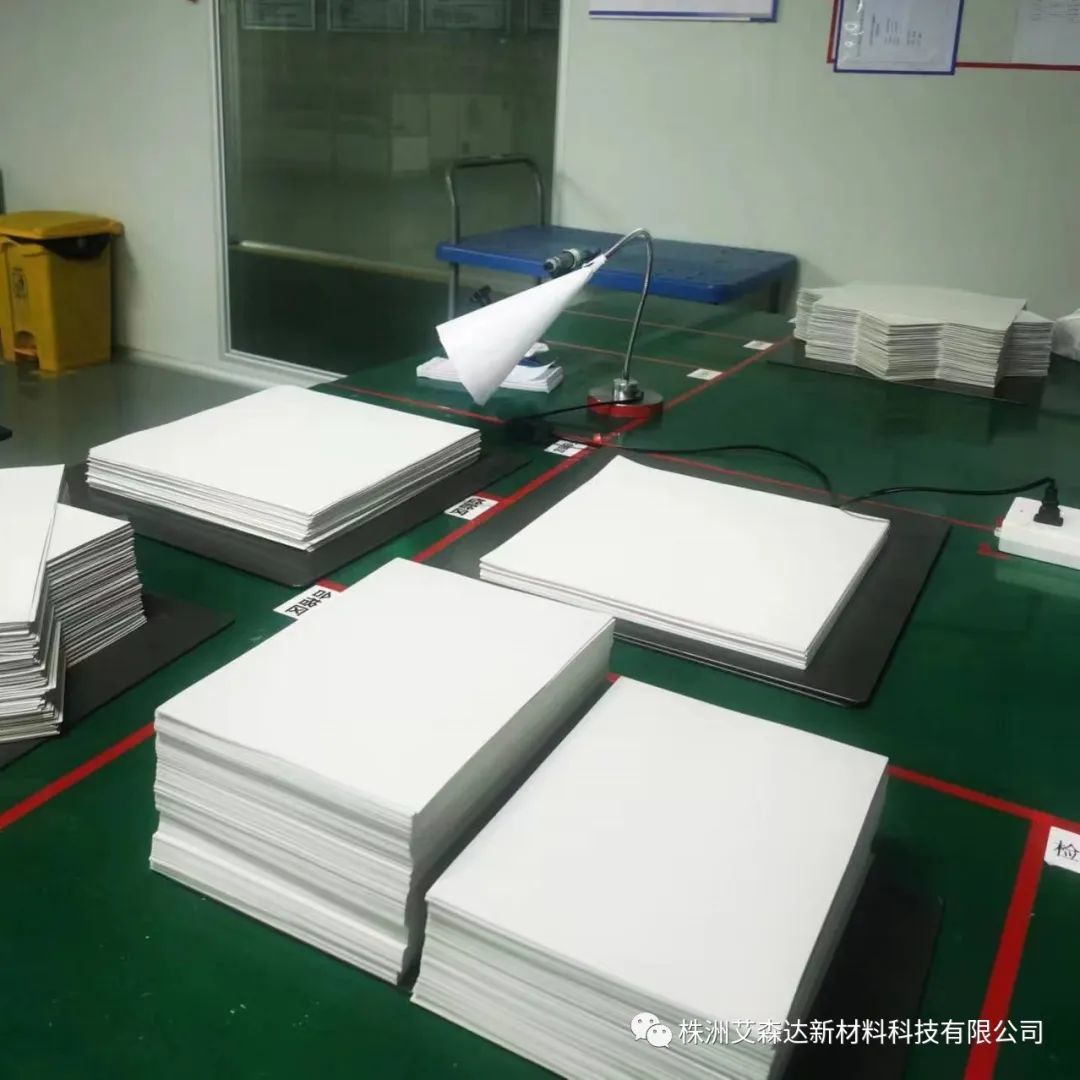

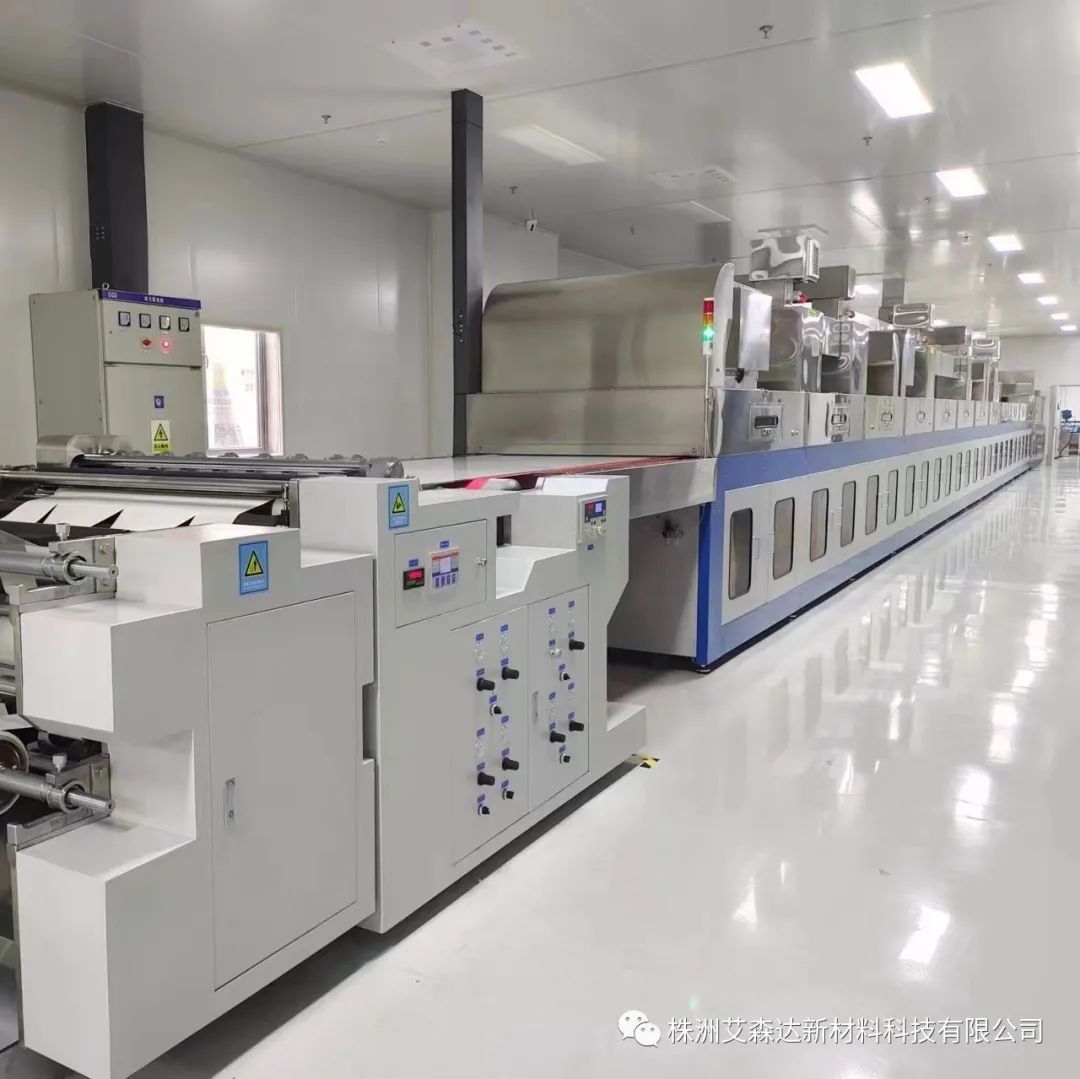

二、流延生胚工艺

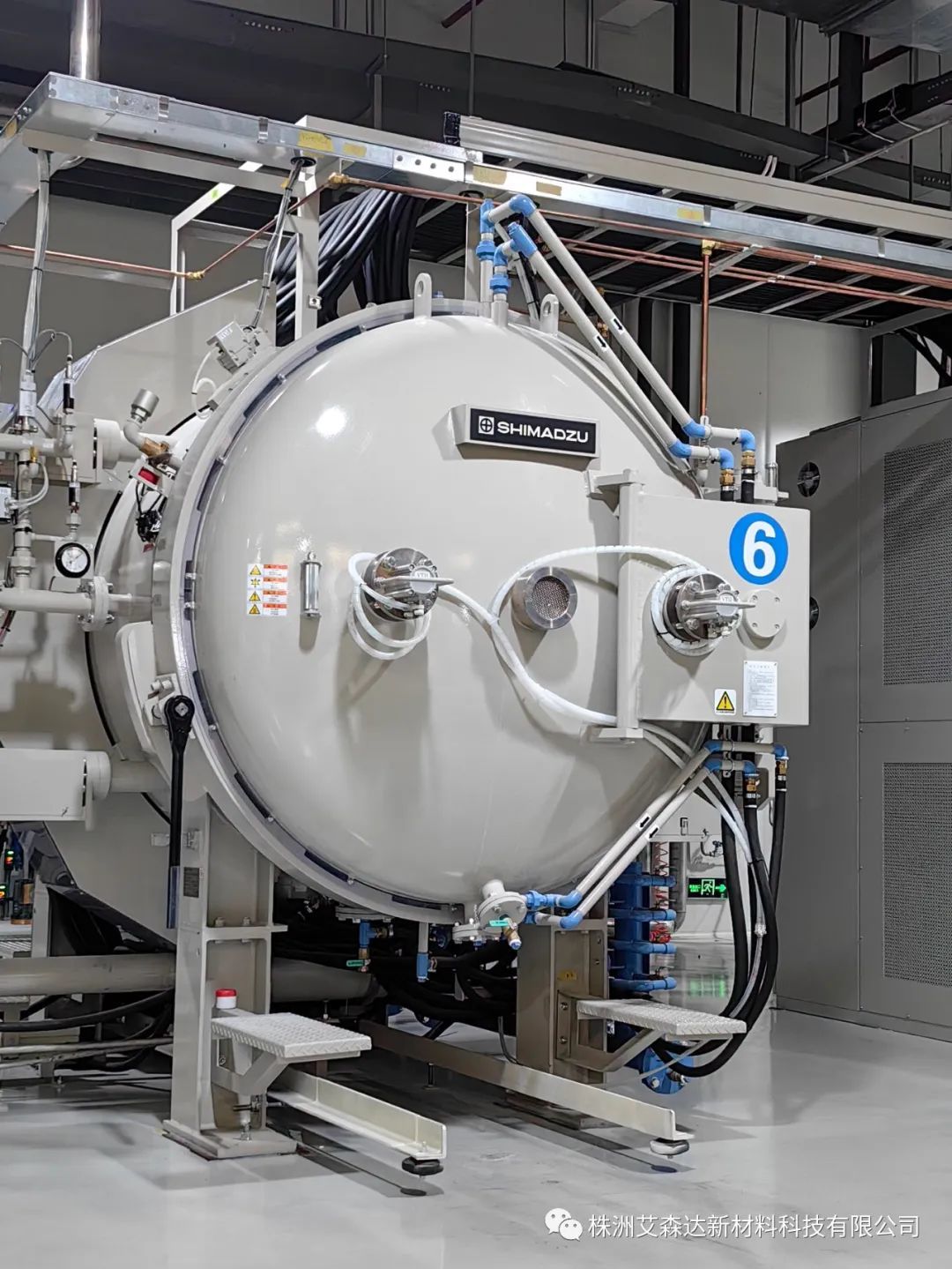

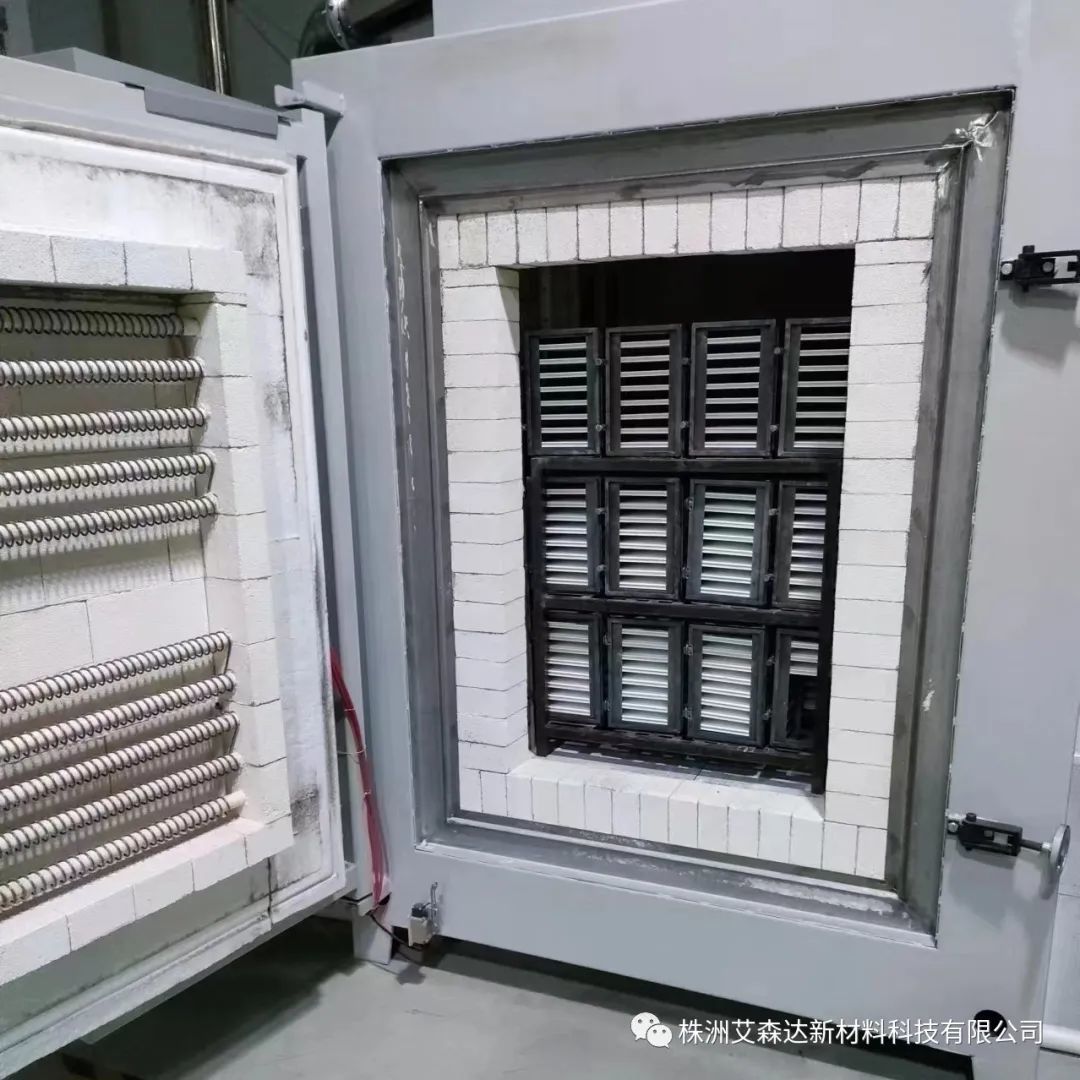

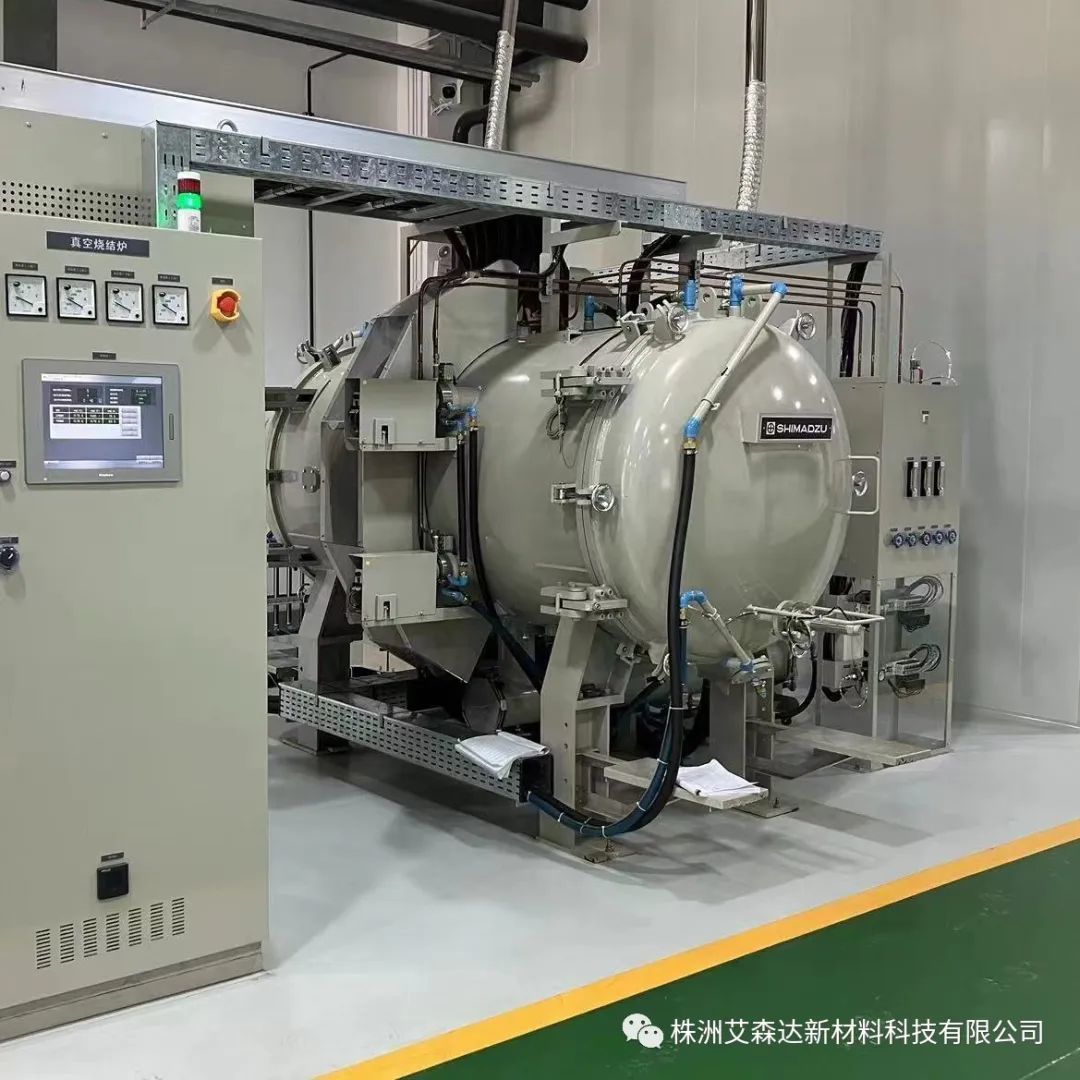

三、排胶、烧结工艺
